我们说的PLC控制柜指的是可编程控制柜,控制柜是成套控制柜,可以实现对电机和开关的控制。

PLC控制柜的作用是完成对设备自动化和过程自动化的控制,以实现完善的网络功能,稳定的性能,可扩展性和强大的抗干扰特性。

PLC控制柜是现代工业的核心和灵魂。可根据用户不同的需求量身定制PLC控制柜,变频柜等,以满足不同用户的不同要求,并可配备人机界面触摸屏HMI来实现简单操作。该设备还可以与DCS总线主机计算机modbus,profibus和其他通信协议进行数据传输;工控机,以太网等实现控制和监视。

    PLC控制柜有过载、短路、缺相保护等功能。其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中

    典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械、物流行业等等。

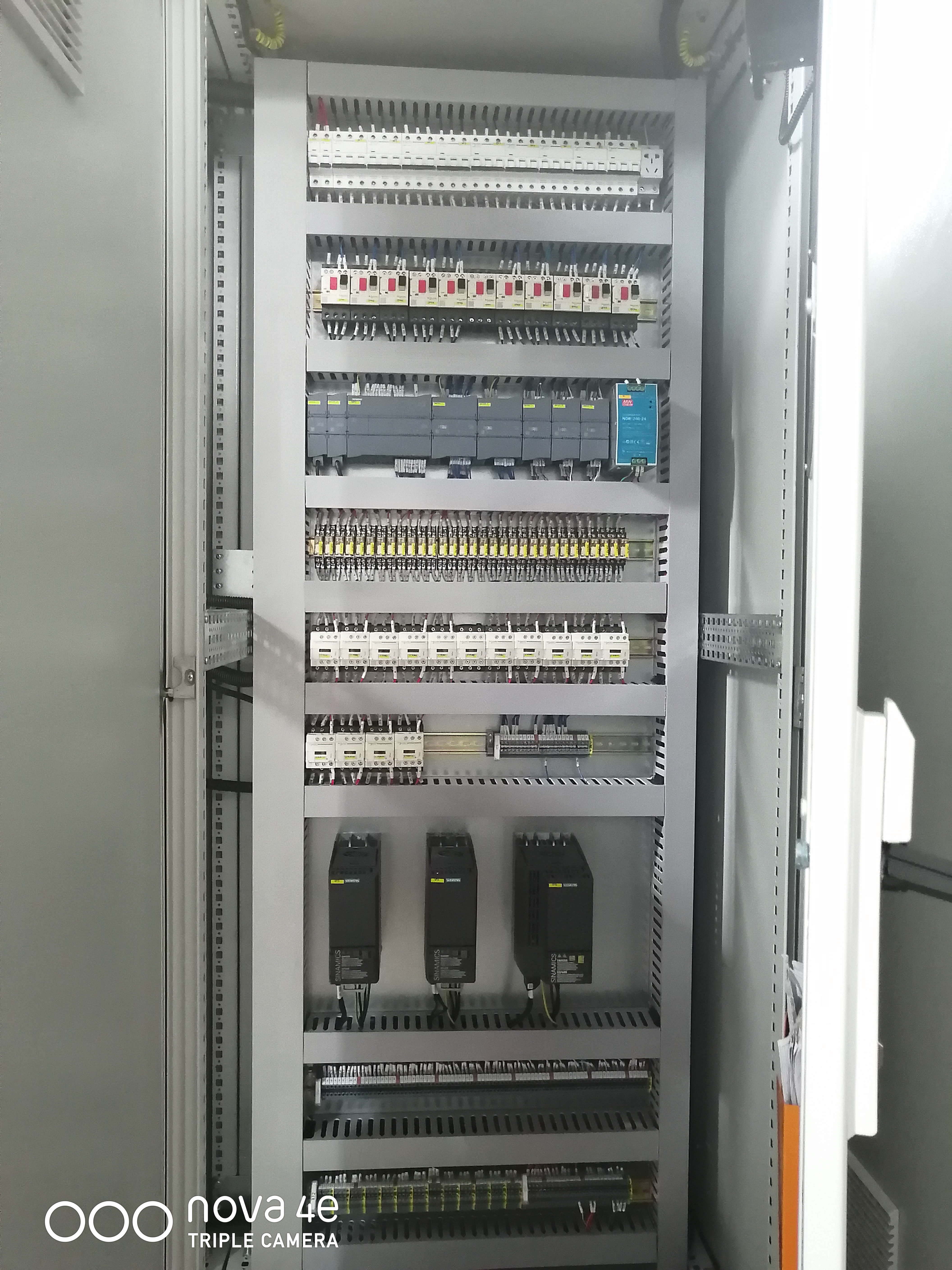

PLC控制柜的组成部分

1、空气开关

一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。

2、PLC

可以根据项目的不同选择合适的可编程控制器PLC，如果项目小，可以选择用一个一体化的PLC；如果项目比较大，可能就需要配扩展模块，同时还可能需要冗余（也就是两套交替使用）

3、24VDC的电源

一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。

4、继电器

一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。这也是根据情况选择是否使用继电器。

5、接线端子

接线端子是每个柜子都必不可少的，根据信号数量可以具体配置端子数量。
